成都岱科制造有限公司,成立于2019年,专注于双曲铝板、双曲蜂窝铝板、双曲不锈钢板、装配式双曲板系统、特殊异形金属产品、高耐候木纹转印、特殊定制转印和阳极氧化板的研发、生产和销售。

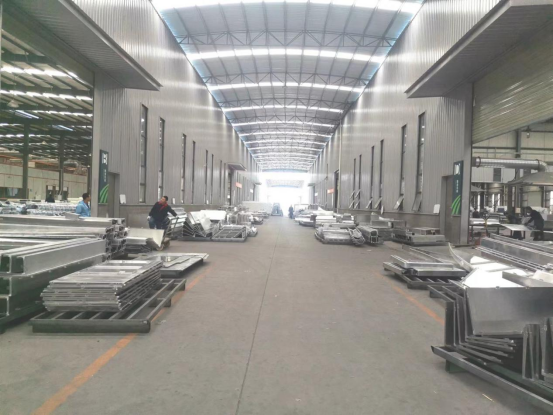

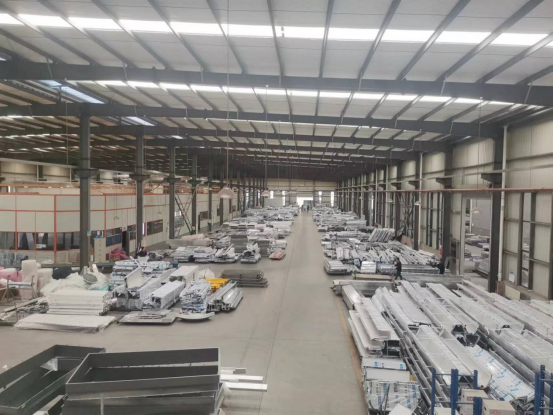

团队成员涵盖艺术设计、工业设计、产品研发、机械制造、工程顾问等行业。工厂建筑面积60000平方米,制造工人286人,年产能200万+平方米;设计师和产品研发工程师45人。
我们的服务内容
方案设计与成本估算服务
配合建筑师、开发商和施工承包商提供初步方案设计和成本造价估算
施工图深化设计服务
根据方案设计成果,完成施工图设计
BIM建模服务

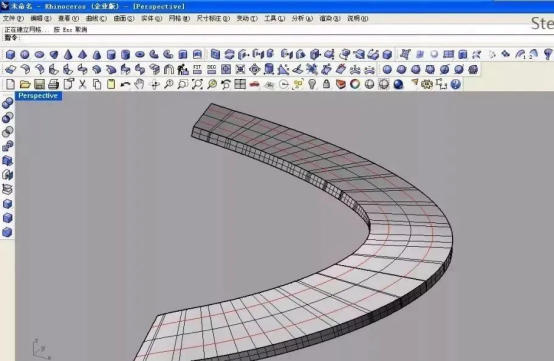

运用RHINO软件对主体结构、面板、龙骨和连接件进行三维建模
三维扫描数据采集服务
采用国际先进三维扫描仪进行点云数据采集,并进行数据筛选和处理
三维测量放线服务
采用全站仪对关键三维空间坐标定位
逆向精准三维建模服务
运用Rhino软件对扫描点云和坐标数据进行精准三维建模,用于产品生产、产品定位和安装
加工图(提料、下单)服务
根据施工图设计成果和现场测量放线复核数据,进行加工图绘制、提料、下单生产
加工与组装服务
双曲面板、龙骨和连接构件加工,单元式系统组装
现场施工指导服务
针对各种异形建筑物或构筑物,为施工承包商提供现场安装指导服务
为什么要做单元式双曲板系统?
通常做法:双曲板由加工厂来加工,龙骨由施工安装单位在现场进行安装,因面板的折边多为非规则的样条曲线(非圆弧),龙骨的弯弧精度和现场安装精度不高,面板与龙骨之间的匹配度很难保持一致,而角码与龙骨用螺钉进行连接时,会因为间隙高度不一,导致受力不均,导致面板变形影响外饰效果。
问题1:二次搬运导致双曲板变形。
问题2:长途运输过程中导致双曲板变形。
问题3:施工安装导致双曲板变形。
问题4:龙骨的安装定位难度大,面板在安装过程中不能独立的进行三维调节,通常需要调整龙骨的定位来保证面板安装到正确的空间位置。
问题5:安装的三维定位点多、三维放线工作量大,安装进度慢,施工周期长。
解决方案
半单元式双曲板系统
在龙骨或双曲板上设置可进行三维多向调节的连接装置,将双曲板与次龙骨合成较强的小单元板块,在现场逐个安装小单元。
适用范围:在施工现场无法按单元板块逐个整体吊装的情况。
单元式双曲板系统
在主体结构上预设连接挂件,双曲面板和主次龙骨在工厂完成组装,在主龙骨上设置可进行三维多向调节的连接装置,在现场逐个安装单元板块。
适用范围:在施工现场按单元板块整体吊装的情况。
服务对象
产品设计师
建筑师
设计师
艺术家
工程师(幕墙、景观、雕塑…)
开发商
承包商
…
